MOSFET、IGBT是開關電源最核心也是最容易燒壞的器件!其原因大多是過壓或過流導致功耗大增,從而使器件損壞,甚至可能會伴隨爆炸。而SOA安全工作區測試,就是保障其安全工作的重要測試項目!

SOA安全工作區

SOA指的是安全工作區,由一系列限制條件組成的一個漏源極電壓VDS和漏極電流ID的二維坐標圖,當開關器件正常工作時的電壓和電流都不應該超過該限定范圍,此區域就是該開關器件的安全工作區域。SOA安全工作區是保證開關電源能夠穩定工作而不出現損壞、炸機等問題的重要保證,是目前開關電源行業必要的測試項目之一。

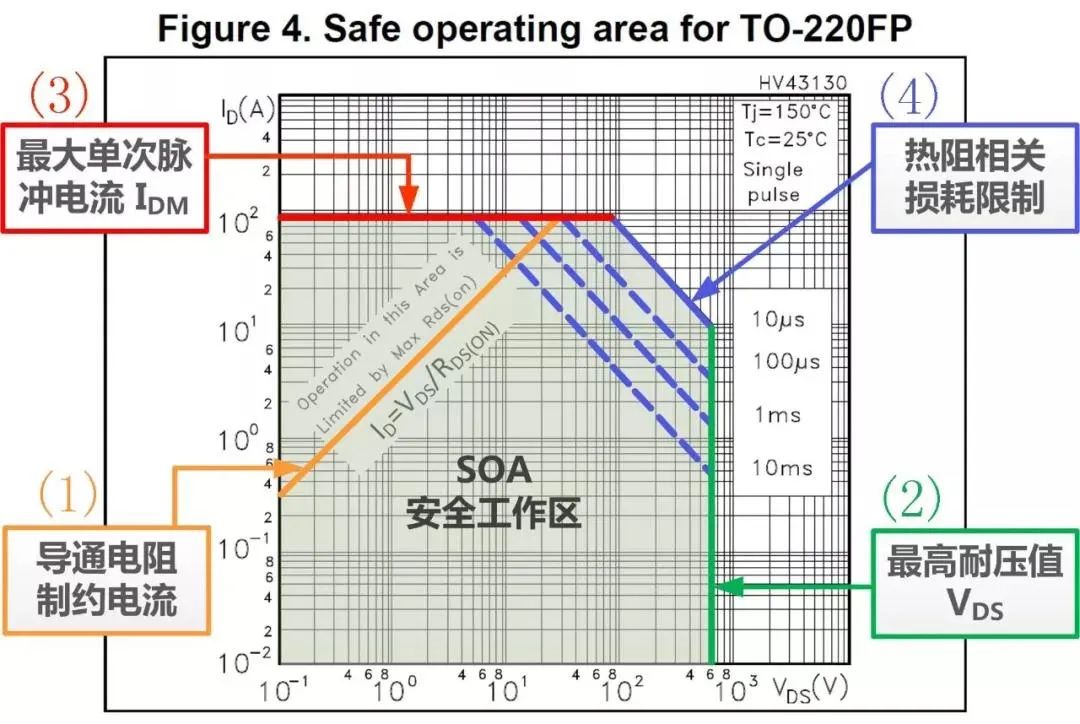

圖1 SOA安全工作區

傳統測試方法SOA測試本質上其實是判斷電壓、電流、功率是否滿足區域條件限制,傳統方法測試SOA需要用差分探頭、電流探頭,分別測試電壓電流數據,保存后再導入電腦,進行二次分析,繪制數據點是否滿足區域要求。

然而傳統示波器存儲深度較小,測試時間較短,而SOA測試需要多次測試來判斷MOS管是否具備長期穩定性,所以需要耗費巨大的人力資源,而且某些產品使用環境不同,需要對不同工況做多次測試,由此造成的人力損耗難以估計。

ZDS示波器解決方案

ZDS3024及以上示波器為解決長期困擾工程師的SOA安全工作區測試問題,推出SOA自動化測試插件,只需要設置好對應的參數,就能自動卡出安全工作區域,自動化統計電壓、電流是否落于安全工作區內,可持續測試,自動在右下角顯示統計條件、以及結果pass、或者fail。除此之外,ZLG工程師深入了解工程師測試需求后,還增加許多人性化功能,方便多種環境使用:

1．支持連續測試,并統計通過及失敗的總數次,該模式可用于連續烤機測試;

2．支持觸碰(波形超出安全區域)停止、自動截圖、聲音提示操作;

3．安全工作區可通過電壓、電流、功率限制設定,也可自定義設定。

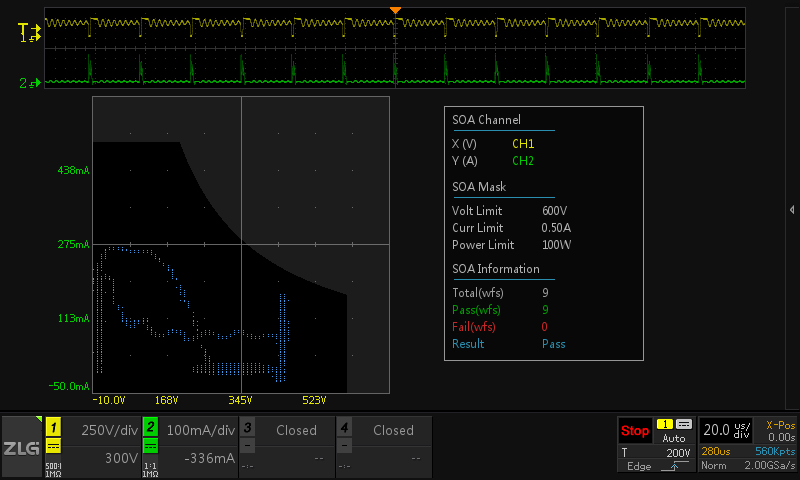

圖2 SOA安全工作區分析界面

更多電源定制功能

除此之外,我們深入電源行業,推出電源分析插件集合!推出環路分析、諧波、沖擊電流、開關損耗、SOA、等多種電源分析功能,已經服務國內近千家電源企業!并且未來,我們將深入電源行業,挖掘更多符合電源行業工程師需求的功能,持續不斷為電源行業工程師提供優質的解決方案。

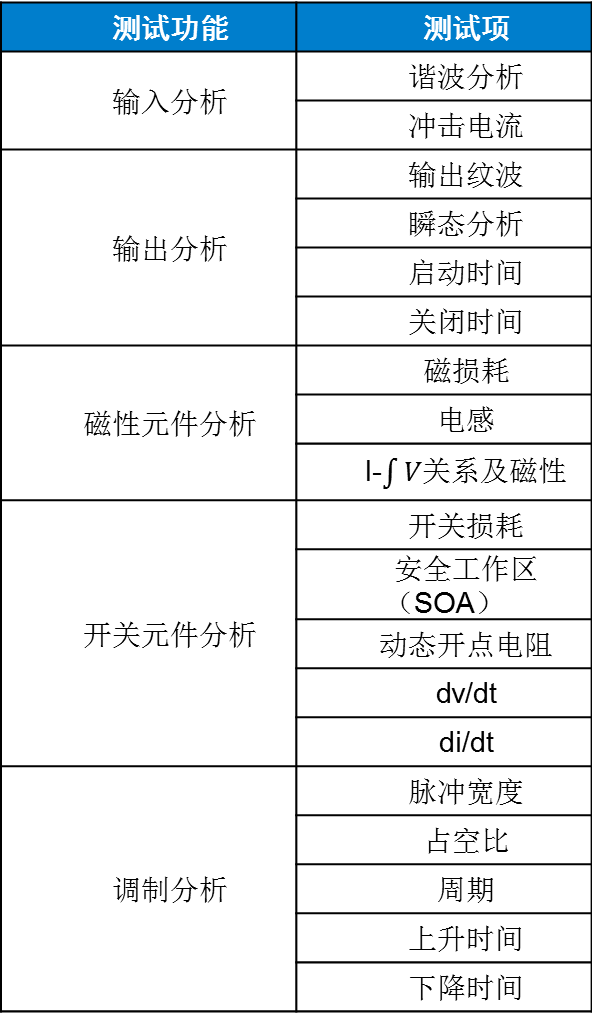

圖3 ZDS電源分析插件
